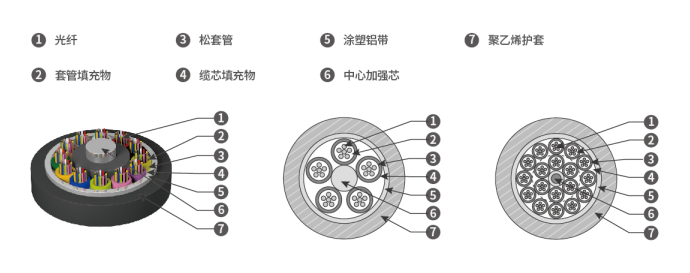

松套层绞式非铠装阻燃光缆

主要用于室外各建筑之间的连接。具有耐压、抗拉、耐腐蚀、耐高温及低温的等一些机械特性、环境特性。

产品标准



  • iCONEC- OCTAZ 光缆符合 YD/T 901标准



产品特点
  • 具有很好的机械性能和温度特性
  • 松套管材料本身具有良好的耐水解性能和较高的强度
  • 管内充以特种油膏,对光纤进行了关键性保护
  • 特别设计的紧密的光缆结构,有效防止套管回缩
  • PE 护套具有很好的抗紫外辐射性能
  • 采用下列措施来确保光缆的防水性能:
    • 单根钢丝中心加强芯
    • 松套管内填充特种防水化合物
    • 涂塑铝带(APL)防潮层
光学特性

光纤类型

衰减

(+20℃)

带宽

数值孔径

光缆截止波长

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652

≤0.36dB/km

≤0.22dB/km

≤1260nm

G.657.A2

≤0.36dB/km

≤0.22dB/km

≤1260nm

50/125μm

≤3.3dB/km

≤1.2dB/km

≥500MHz·km

≥500MHz·km

0.200±0.015 NA

62.5/125μm

≤3.5dB/km

≤1.2dB/km

≥200MHz·km

≥500MHz·km

0.275±0.015 NA

BIOM5

≤3.3dB/km

≤1.2dB/km

≥4700MHz·km

0.200±0.015 NA

结构参数

光缆型号

(以2纤递增)

光纤数

套管数

填充绳数

参考光缆重量

(kg/km)

外径

(mm)

允许拉伸力长期/短期

(N)

允许压扁力长期/短期

(N/100mm)

弯曲半径

iCONEC- OCTAZ002-006

2~6

1

4

101

7.7









600/1500









300/1000









10D/20D

iCONEC- OCTAZ008-012

8~12

2

3

101

7.7

iCONEC- OCTAZ014-018

14~18

3

2

101

7.8

iCONEC- OCTAZ020-024

20~24

4

1

101

7.8

iCONEC- OCTAZ026-030

26~30

5

0

101

7.8

iCONEC- OCTAZ032-036

32~36

6

0

111

8.1

iCONEC- OCTAZ038-048

38~48

4

1

117

9.2

iCONEC- OCTAZ050-060

50~60

5

0

117

9.2

iCONEC- OCTAZ062-072

62~72

6

0

144

9.6

iCONEC- OCTAZ074-084

74~84

7

1

171

11

iCONEC- OCTAZ086-096

86~96

8

0

171

11

iCONEC- OCTAZ098-108

98~108

9

1

198

12

iCONEC- OCTAZ110-120

110~120

10

0

198

12

iCONEC- OCTAZ122-132

110~132

11

1

229

13.2

iCONEC- OCTAZ134-144

134~144

12

0

229

13.2

iCONEC- OCTAZ146-216

146~216

13~18

5~0

229

/

产品型号

产品型号

产品描述

iCONEC-OCTAZ***S

*芯单模松套层绞式防潮阻燃光缆,G.652D,9/125μm

iCONEC-OCTAZ***E

*芯单模松套层绞式防潮阻燃光缆,G.657A2,9/125μm

iCONEC-OCTAZ***F

*芯单模松套层绞式防潮阻燃光缆,G.657B3,9/125μm

iCONEC-OCTAZ***M

*芯多模松套层绞式防潮阻燃光缆,OM1,62.5/125μm

iCONEC-OCTAZ***B

*芯多模松套层绞式防潮阻燃光缆,OM2,50/125μm

iCONEC-OCTAZ***A

*芯多模松套层绞式防潮阻燃光缆,OM3,50/125μm

iCONEC-OCTAZ***N

*芯多模松套层绞式防潮阻燃光缆,OM4,50/125μm

iCONEC-OCTAZ***D

*芯多模松套层绞式防潮阻燃光缆,OM5,50/125μm

备注:产品型号中***代表3个数字,如2芯光缆为002。

储存、使用温度:-40℃至+70℃ 。
适用:管道、架空
