电力用光缆要求传输控制光缆具备良好的抗电磁辐射、抗高压击穿、抗腐蚀、防潮和阻燃性能。
长飞电力高压阻燃光缆内外护层采用 ETFE、TPU、LSZH 等材料，适用于所有的光纤产品，质量轻、弯曲半径好，加入必要的加强元件提高光缆的抗拉伸和抗压扁能力。可设计紧套光缆、松套光缆、绞合光缆和集束光缆等几种主要结构类型，根据应用情况，给光纤提供可靠的保护，可直接匹配电网中各类系统组件，充分服务于电网控制等应用环境。
|
护套材料 |
阻燃等级 |
介电常数（106） |
拉伸强度 |
|---|---|---|---|
|
ETFE |
V0（UL-94标准） |
2.6 （D150） |
45MPa |
|
TPU |
V0（UL-94标准） |
2.4 |
25MPa |
|
典型光纤 |
GI62.5/125 |
SI105/125 |
HPCF200/230 |
|---|---|---|---|
|
光缆结构 |
|||
|
内护层材质 |
Hytrel |
Hytrel |
ETFE |
|
外护层材质 |
ETFE |
ETFE |
TPU |
|
缆芯单元数 |
1 |
1 |
1 |
|
内层直径 φ (mm) |
0.90 ± 0.05 | 0.90 ± 0.05 | 0.50 ± 0.03 |
|
子单元直径 φ (mm) |
1.80 ± 0.10 | 1.80 ± 0.10 | 2.20 ± 0.10 |
|
增强元件 |
芳纶 |
芳纶 |
-- |
|
机械性能(有芳纶) |
|||
|
允许拉伸力 (N) 长期 |
100 |
100 |
20 |
|
允许拉伸力 (N) 短期 |
300 |
300 |
100 |
|
允许压扁力 (N/100mm) 长期 |
60 |
60 |
60 |
|
允许压扁力 (N/100mm) 短期 |
300 |
300 |
300 |
|
最小弯曲半径 (mm) 静态 |
15D |
15D |
15D |
|
最小弯曲半径 (mm) 动态 |
30D |
30D |
30D |
|
温度性能 |
|||
|
工作温度范围 (℃) |
-20 ~ +80 | -20 ~ +80 | -20 ~ +80 |
|
储存温度范围 (℃) |
-45 ~ +85 | -45 ~ +85 | -45 ~ +85 |
|
衰减 |
|||
|
850nm (LED) (dB/km) |
≤ 3.5 |
≤ 6 |
＜8 |
|
1300nm (dB/km) |
≤ 1.5 |
-- |
-- |
产品指标：
|
典型光纤 |
SI105/125 |
GI62.5/125 |
|---|---|---|
|
光缆结构 |
||
|
子单元材质 |
ETFE |
ETFE |
|
子单元结构 |
松套 |
松套 |
|
缆芯单元数 |
2 ~ 20 | 2 ~ 20 |
|
子单元直径 φ (mm) |
1.80 ± 0.10 | 1.80 ± 0.10 |
|
机械性能 |
||
|
最小弯曲半径 (mm) 静态 |
15D |
15D |
|
最小弯曲半径 (mm) 动态 |
30D |
30D |
|
子单元缆允许拉伸力 (N) 长期 |
100 |
100 |
|
子单元缆允许拉伸力 (N) 短期 |
300 |
300 |
|
子单元缆允许压扁力 (N/100mm) 长期 |
60 |
60 |
|
子单元缆允许压扁力 (N/100mm) 短期 |
300 |
300 |
|
衰减 |
||
|
850nm (激光)(dB/km) |
≤6 |
≤3.5 |
|
带宽 |
||
|
850nm (LED)(MHz·km) |
≥100 |
≥200 |
|
应用环境 |
低动态应力要求的环境，柔韧性好 |
高动态应力要求的环境，抗拉性好 |
产品指标：
|

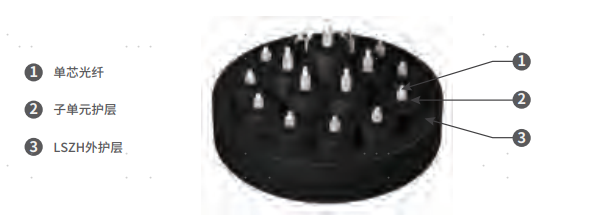

典型光纤 |
GI62.5/125 |
HPCF200/230 |
|---|---|---|
|
光缆结构 |
||
|
子单元材质 |
TPU |
TPU |
|
子单元结构 |
紧套 |
紧套 |
|
外护套材质 |
LSZH |
LSZH |
|
缆芯单元数 |
3 ~ 20 | 3 ~ 20 |
|
子单元直径 φ (mm) |
2.20 ± 0.10 | 2.20 ± 0.10 |
|
机械性能 |
||
|
最小弯曲半径 (mm) 静态 |
20D |
20D |
|
最小弯曲半径 (mm) 动态 |
30D |
30D |
|
子单元缆允许拉伸力 (N) 长期 |
20 |
20 |
|
子单元缆允许拉伸力 (N) 短期 |
100 |
100 |
|
子单元缆允许压扁力 (N/100mm) 长期 |
60 |
60 |
|
子单元缆允许压扁力 (N/100mm) 短期 |
300 |
300 |
|
衰减 |
||
|
850nm (激光)(dB/km) |
≤3.5 |
≤8 |
|
带宽 |
||
|
850nm (LED)(MHz·km) |
≥200 |
≥100 |
|
应用环境 |
低动态应力要求的环境，柔韧性好 |
高动态应力要求的环境，抗拉性好 |
