多用途分支光缆(iCONEC-OIMPBC)

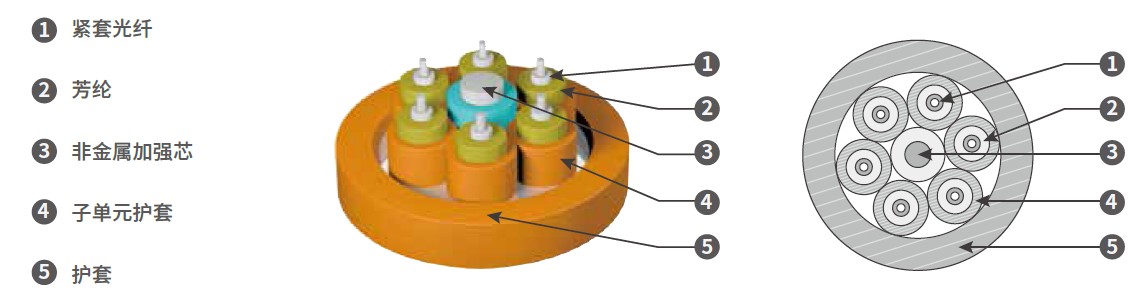

iCONEC-OIMPBC多用途光缆使用单芯光缆 (Φ900µm 紧套光纤、芳纶加强元件 ) 作为子单元,非金属中心加强芯,光缆子单元层绞于中心加强芯形成缆芯,最外挤制一层聚氯乙烯(PVC)或低 烟无卤材料(LSZH,低烟、无卤、阻燃)护套而成。
产品应用

•  室内的综合布线

•  作为大楼的主干布线光缆

产品标准
  • 满足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等标准; 除了普通的 PVC 产品外,还有分别 通过 UL OFNR 认证的产品; LSZH 产品选用不同材料,可以满足 IEC 60332-1 或 IEC 60332-3C。
产品特点

• 层绞式光缆结构,非金属中心加强芯使光缆可以承受更大的拉力

• 外护材料耐腐蚀,防水,防紫外,阻燃,环保等优点

• 芳纶加强元件,使光缆有优异的抗拉性能

结构参数

光缆型号

光缆直径

(mm)

光缆参考重量
(kg/km)

允许拉伸力

长期/短期
(N)

允许压扁力

长期/短期
(N/100mm)

弯曲半径

动态/静态
(mm)

PVC护套

LSZH护套

iCONEC-OIMPBC004

7.4±0.5

50

56

130/440

300/1000

20D/10D

iCONEC-OIMPBC006

8.4±0.5

66

74

200/660

300/1000

20D/10D

iCONEC-OIMPBC008

9.8±0.5

91

101

200/660

300/1000

20D/10D

iCONEC-OIMPBC012

12.4±0.5

140

155

200/660

300/1000

20D/10D

iCONEC-OIMPBC018

12.4±0.5

140

155

400/1320

300/1000

20D/10D

iCONEC-OIMPBC024

14.4±0.5

181

201

400/1320

300/1000

20D/10D

iCONEC-OIMPBC036

16.4±0.5

208

255

400/1320

300/1000

20D/10D

iCONEC-OIMPBC048

19±0.5

280

344

400/1320

300/1000

20D/10D

光学特性

光纤类型

衰减

满注入带宽

有效模式带宽

10G以太网链路长度

最小弯曲半径

条件

1310/1550nm

850/1300nm

850/1300nm

850nm

850nm

/

典型值

最大值

典型值

最大值

单位

dB/km

dB/km

dB/km

dB/km

MHZ.km

MHZ.km

m

mm

G652D

0.36/0.22

0.5/0.4

---

---

---

---

---

16

G657A1

0.36/0.22

0.5/0.4

---

---

---

---

---

10

G657A2

0.36/0.22

0.5/0.4

---

---

---

---

---

7.5

50/125

---

---

3.0/1.0

3.5/1.5

≥500/500

---

---

30

62.5/125

---

---

3.0/1.0

3.5/1.5

≥200/500

---

---

30

OM3

---

---

3.0/1.0

3.5/1.5

≥1500/500

≥2000

≤300

30

OM4

---

---

3.0/1.0

3.5/1.5

≥3500/500

≥4700

≤550

30

BI-OM3

---

---

3.0/1.0

3.5/1.5

≥1500/500

≥2000

≤300

7.5

BI-OM4

---

---

3.0/1.0

3.5/1.5

≥3500/500

≥4700

≤550

7.5

运输/储存/使用温度:-20℃~+60℃,安装温度:-5℃~+50℃。

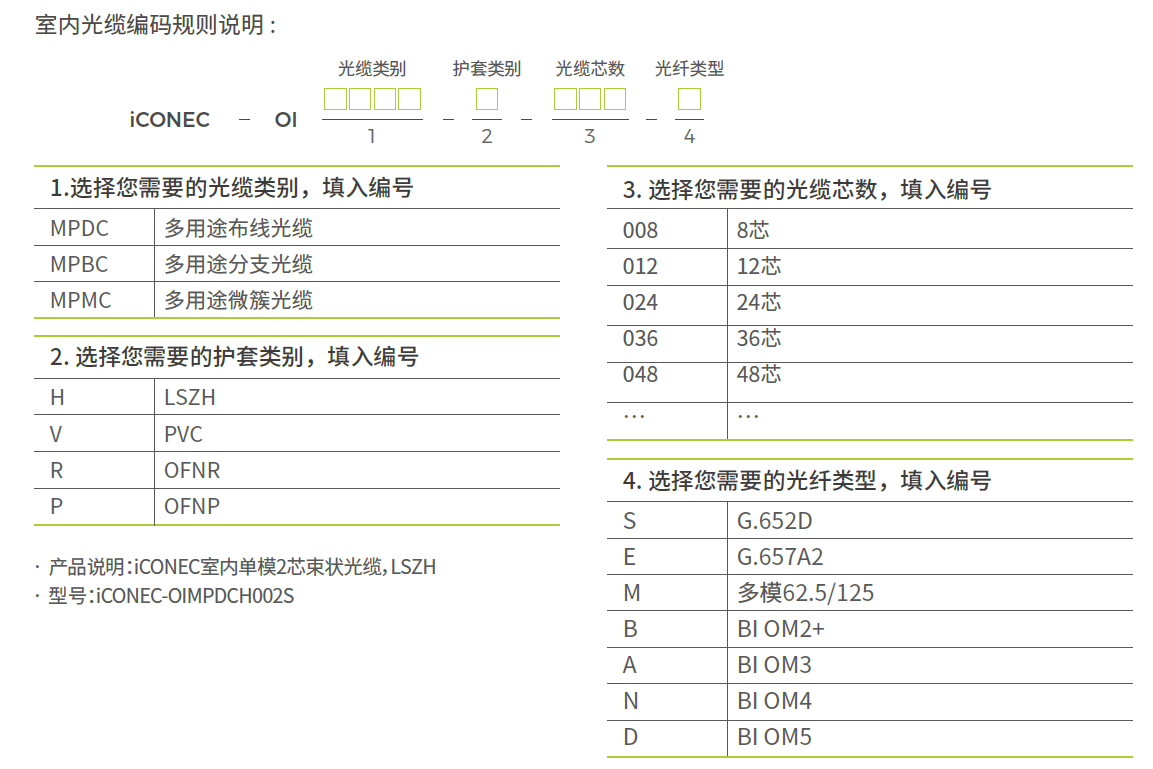

订货信息
