光缆线路监测及保护系统

光缆线路监测是一套针对光纤链路管理和维护的智能型系统,它以GIS 平台为基础,以强大的资源管理功能为后台,将光纤监测、告警、故障分析、定位、故障管理、线路维护、线路管理等相结合。为光纤链路的安全高效运行提供保障,从而实现光纤物理网络的监控、营销、维护和管理。
产品应用
  • 中国移动
  • 中国电信
  • 中国联通
  • 石油石化
  • 通信领域
  • 电力行业
  • 广电
  • 国防
产品优势

嵌入式系统

  • 真正电信级产品,稳定安全
  • 自启动
  • 无病毒侵扰
  • 软件远端下载升级
  • 所有系统功能可在脱离服务器的环境下独立工作

主设备自带控制显示屏

  • 在RTU 屏幕上可以完成全部系统参数设置
  • 可显示设备所有运行数据及OTDR 曲线
  • 可显示模块工作状态
  • 可作为光功率计、OTDR 仪表测试功能

完整的纤芯保护切换系统

  • 备纤芯的实时监测告警,保证系统随时可以安全切换
  • 双通道内部通信机制,两端同步有保障
  • 多种切换方式,网管可以自行设置
  • 350μs 高速保护切换,适应单路100G 的传输系统
  • 监测保护一体组合应用,减少接入点、减少接入业务的3dB 插损

曲线分析系统

  • 数据和曲线的同步显示
  • 测量数据的自动计算
  • 与原始曲线及多条曲线的自动对比分析
  • 故障成因自动分析
  • 纤芯劣化分析
  • 告警门限设置
  • 每次测量结果自动存储,与ODF 光端口自动对应
精确的故障定位
  • 基于GIS 的定位系统
  • 与路由勘察结合的系统,初始化简单导入
  • 故障定位已排除盘纤、纤长与皮长的比例关系等因素
  • 可设置参考地标,故障点与地标的距离清晰明确

光网络拓扑图自动生成

  • 可以自动生成全部的光网络拓扑图
  • 动态资源管理的基础,无需担心网络的变化
  • 实时动态显示整体网络的故障信息、光纤属性及故障影响面分析
  • 根据管理用户的区域及职能权限,显示相关的区域网络拓扑图,对不具权限的区域光网络资源无法查看以及操作
  • 通过大屏幕显示所管范围光缆拓扑图及光缆运行的实时状态

大容量纤芯接入与扩容

  • 级联机框或OSW 模块级联组合
  • 支持多通道OTDR、支持同框插入多块OTDR 板卡技术
  • 光开关模块可与ODF 架结合,节省空间,节省扩容成本

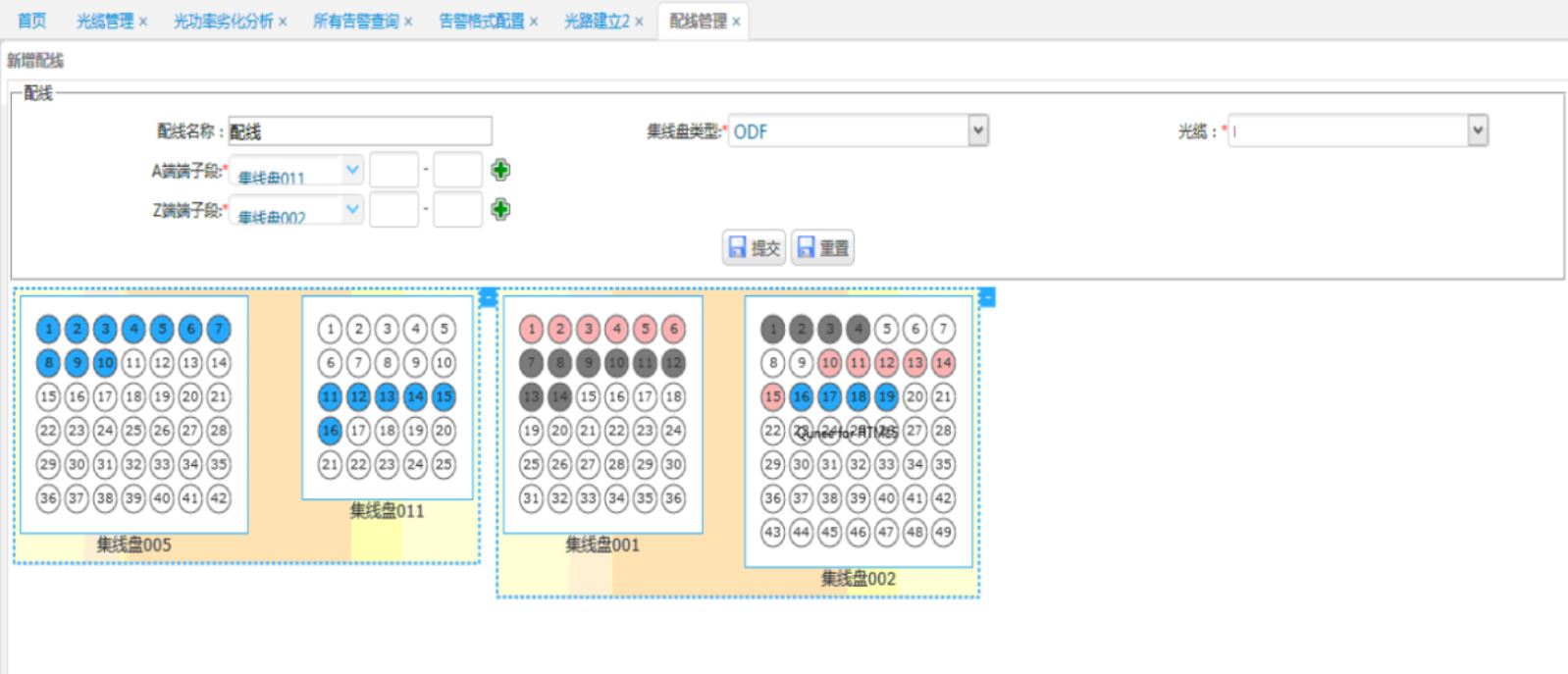

ODF 光交接箱配线端子的管理

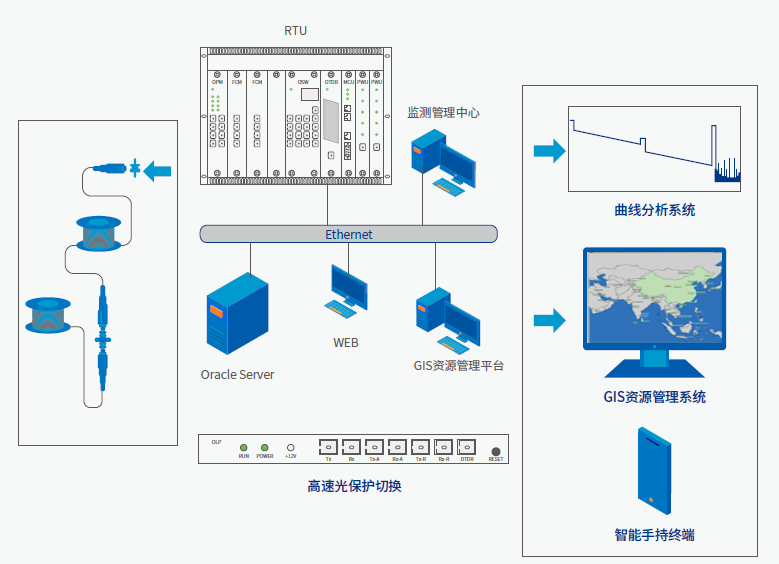

系统构成

系统功能
  • 在线监测及故障定位功能
  • 备纤光功率检测及故障定位功能
  • 跨段检测功能
  • 纤芯自动轮巡功能
  • 故障测试、点名测试功能
  • 光纤劣化分析及告警
  • 故障自动分析功能
  • 光网络拓扑图自动生成
  • 故障报警及信息及时上报功能
  • 光网络与ODF 端口的链接分析
  • 完善的光纤网络资料数据库及信息查询
  • 数据统计及报表
  • 系统配置管理及日志管理
资质证书

规格参数

项目

指标说明

支持功能

多通道OTDR模块,多块OTDR模块、9.7控制屏、OLP组合应用

监测功能

备纤监测、在线监测(业务纤芯监测)、离线纤监测

主控单元

嵌入式Linux控制系统

检测距离(km)

120

OTDR单元

监测波长(nm)

1625

动态范围

43dB

测量脉宽

5ns、10ns、40ns、80ns、160ns、320ns、640ns、1280ns、2560ns、5000ns、10μs、20μs

事件盲区(m)

<4

衰减盲区(m)

<7

距离精度(m)

<3

测量精度(dB)

<2

监测光路

8、16、24、32、48、64、96、128、256

输入电压

220V/AC或-48V/DC

设备尺寸(U)

6
