特性阻抗 |
50 ± 1Ω |
|---|---|
|
回波损耗（驻波比） |
|
|
0-2200MHz |
26.5dB (1.10) |
|
2200-3000MHz |
23.0dB (1.15) |
|
衰减（电缆） |
|
|
-800 MHz |
0.11dB/m |
|
-900 MHz |
0.11dB/m |
|
-1800 MHz |
0.17dB/m |
|
-2000 MHz |
0.18dB/m |
|
-2400 MHz |
0.20dB/m |
|
连接器衰减（2只） |
≤0.1dB |
|
工作频率 |
3000MHz |
|
最大传输功率 |
|
|
-1000 MHz |
710W |
|
-2000MHz |
480W |
|
RF额定电压峰值 |
1.39KV |
|
三阶互调(2×20W) |
-155dBc |
|
最大抗拉强度 |
最小弯曲半径 |
单次弯曲 |
多次弯曲 |
运行温度范围 |
抗压强度 |
|
|---|---|---|---|---|---|---|
|
300N |
DIN 7-16 500N |
_ |
17 mm |
55 mm |
-55℃-+80℃ |
19N/mm |
• DIN7/16 公头或母头
• N 型公头或母头
• RFF 1/2" -50 or RFF 1/2" -50BHF (1/2”超柔馈线）

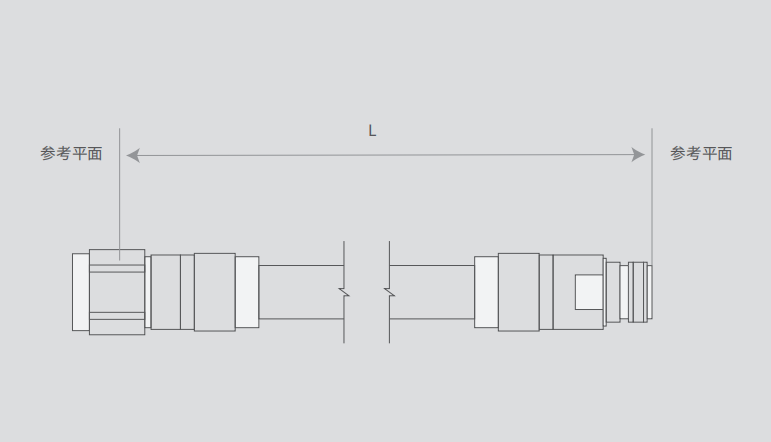

• 标准长度：0.5、1.0、1.5、2.0、2.5、3 米，其他长度按客户要求生产
|
|
外导体 |
内导体 |
其他金属部件 |
绝缘体 |
防水 |
|---|---|---|---|---|---|
|
7/16 公头及N 型公头 |
铜合金/ 镀三元合金 |
铜合金/ 镀银 |
铜合金 / 镀镍 |
聚四氟乙烯 |
硅橡胶 |
|
7/16 母头及N 型母头 |
铜合金/ 镀三元合金 |
铜合金/ 镀银 |
— |
聚四氟乙烯 |
— |
