产品型号: RFXT 1 5/8" -50M/H(BHF) HLRHTCY(Z)-50-42M/H

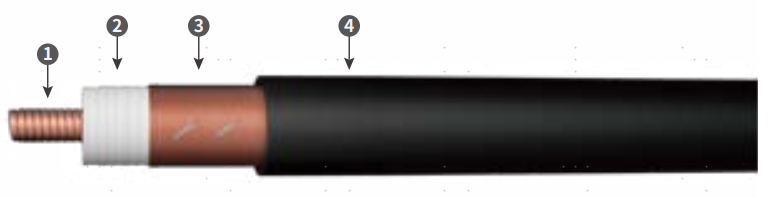

1 轧纹铜管
2 物理高发泡聚乙烯
3 纵包铜带
4 聚乙烯护套或低烟无卤阻燃护套
|
特性阻抗 |
速度系数 |
电容 |
绝缘电阻 |
绝缘耐压 |
护套火花试验电压 |
|---|---|---|---|---|---|
|
50 ± 2 Ω |
0.88 |
76 pF/m |
＞10000 MΩ.km |
15000 V |
10000 V |
|
|
频率(MHz) |
75~200 |
320~480 |
680~700 |
790~960 |
|---|---|---|---|---|---|
|
M波段 |
电压驻波比（Max） |
1.30 |
|||
|
|
频率(MHz) |
698~960 |
1700~1900 |
1920~2025 |
2110~2200 |
2300~2400 |
2515~2675 |
|---|---|---|---|---|---|---|---|
|
H波段 |
电压驻波比（Max） |
1.30 |
1.40 |
||||
|
M波段 |
频率（MHz） |
75 |
100 |
150 |
350 |
450 |
700 |
800 |
900 |
960 |
|---|---|---|---|---|---|---|---|---|---|---|
|
纵向衰减 dB/100m(+20℃) Max |
0.60 |
0.70 |
0.85 |
1.30 |
1.50 |
2.10 |
2.30 |
2.50 |
2.70 |
|
|
耦合损耗(95%) dB |
68 |
72 |
77 |
70 |
69 |
66 |
66 |
65 |
64 |
|
H波段 |
频率（MHz） |
700 |
800 |
900 |
960 |
1800 |
1900 |
2000 |
2200 |
2400 |
2600 |
2700 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
纵向衰减 dB/100m(+20℃) Max |
1.85 |
2.05 |
2.15 |
2.30 |
3.60 |
3.80 |
4.00 |
4.50 |
5.10 |
5.90 |
6.40 |
|
|
耦合损耗(95%) dB |
77 |
75 |
74 |
74 |
66 |
66 |
66 |
65 |
65 |
64 |
64 |
备注: 纵向衰减测试数据误差±5%，耦合损耗测试数据误差 ±5dB
|
参考重量 |
最大拉力 |
单次弯曲 |
多次弯曲 |
运行温度范围 |
最低安装温度 |
|---|---|---|---|---|---|
|
830kg/km |
2500N |
400 mm |
500 mm |
-55℃～+85℃ |
PE: -40℃ LSZH: -20℃ |
|
阻燃性能的测试方法 |
烟指数试验方法 |
毒性指数测试方法 |
衰减测试方法 |
耦合损耗测试方法 |
|---|---|---|---|---|
|
IEC 60332-1 |
IEC 61034 |
IEC 60754-1/IEC 60754-2 |
IEC 61196-4 |
IEC 61196-4 |
|
M波段 |
70-150MHz |
正交极化 |
|---|---|---|
|
320-960MHz |
垂直极化 |
|
|
H波段 |
700-2700MHz |
正交极化 |
| 通过 | ||
|
ISO 9001 |
ISO 14001 |
ISO 45001 |
|
|
内导体 |
绝缘层 |
外导体 |
护套 |
|---|---|---|---|---|
|
7/8"型漏泄同轴电缆(H/M 波段) |
9.0 mm |
23.2 mm |
23.5 mm |
27.5 mm |
|
7/8" 辐射型漏泄同轴电缆(HK波段) |
9.0 mm |
23.2 mm |
23.5 mm |
27.5 mm |
|
1/2" 辐射型漏泄电缆(H波段) |
4.8mm |
12.2 mm |
13.2 mm |
15.8 mm |
|
1 1/4" 辐射型漏泄同轴电缆(H/M波段) |
13.1 mm |
33.0 mm |
33.5 mm |
37.0 mm |
|
1 1/4" 辐射型漏泄同轴电缆(HK波段) |
13.1 mm |
33.0 mm |
33.5 mm |
37.0 mm |
|
11/4" 辐射型低损耗漏泄同轴电缆 |
13.1 mm |
33.0 mm |
33.5 mm |
37.0 mm |
|
1/2" 煤矿用辐射型漏泄电缆 |
4.8 mm |
12.5 mm |
13.1 mm |
15.6 mm |
|
7/8" 煤矿用辐射型漏泄电缆 |
9.0 mm |
22.8 mm |
23.5 mm |
27.2 mm |
|
1 1/4" 煤矿用辐射型漏泄电缆 |
13.1 mm |
33.0 mm |
33.5 mm |
37.0 mm |
|
1 1/4" 辐射型漏泄同轴电缆(水平极化) |
13.1 mm |
33.0 mm |
33.5 mm |
37.0 mm |
|
1 5/8" 辐射型漏泄同轴电缆(Z) |
17.6mm |
43.0 mm |
43.6 mm |
47.5 mm |
|
1 5/8" 辐射型漏泄同轴电缆 |
17.6mm |
43.0mm |
43.6 mm |
47.5 mm |
|
1 5/8" 辐射型漏泄同轴电缆(铁路Ⅲ型) |
17.6mm |
43.0mm |
43.6 mm |
47.5 mm |
