室内光纤带光缆 (GJFDV)

GJFDV 室内光纤带光缆使用光纤带作为光传输介质,将光纤带套入高模量材料制成的松套管中,再包覆一层芳纶加强元件。最外挤制一层聚氯乙烯(PVC)护套而成。
产品应用

•  室内布线

•  仪器、通信设备互联

产品标准

•  满足 YD/T 1258.5、ICEA-596、GR-409、IEC 60794 等标准。

产品特点

•  采用光纤带,集成度高

•  芳纶加强元件,使光缆有优异的抗拉性能

•  外护材料耐腐蚀,防水,防紫外,阻燃,环保等优点

结构参数

光缆型号

光纤芯数组成

光缆参考重量

(kg/km)

允许拉伸力

长期/短期

(N)

允许压扁力

长期/短期
(N/100mm)

弯曲半径

动态/静态
(mm)

GJFDV-X-48Xn

12F×4

84

200/660

300/1000

25D/12.5D

GJFDV-X-72Xn

12F×6

90

200/660

300/1000

25D/12.5D

GJFDV-X-96Xn

12F×8

100

200/660

300/1000

25D/12.5D

GJFDV-X-144Xn

12F×12

125

200/660

300/1000

25D/12.5D

光学特性

光纤类型

衰减

满注入带宽

有效模式带宽

10G以太网链路长度

最小弯曲半径

条件

1310/1550nm

850/1300nm

850/1300nm

850nm

850nm

/

典型值

最大值

典型值

最大值

单位

dB/km

dB/km

dB/km

dB/km

MHZ.km

MHZ.km

m

mm

G657A1

0.36/0.22

0.5/0.4

---

---

---

---

---

10

G657A2

0.36/0.22

0.5/0.4

---

---

---

---

---

7.5

50/125

---

---

3.0/1.0

3.5/1.5

≥500/500

---

---

30

62.5/125

---

---

3.0/1.0

3.5/1.5

≥200/500

---

---

30

OM3

---

---

3.0/1.0

3.5/1.5

≥1500/500

≥2000

≤300

30

OM4

---

---

3.0/1.0

3.5/1.5

≥3500/500

≥4700

≤550

30

BI-OM3

---

---

3.0/1.0

3.5/1.5

≥1500/500

≥2000

≤300

7.5

BI-OM4

---

---

3.0/1.0

3.5/1.5

≥3500/500

≥4700

≤550

7.5

运输/储存/使用温度:-20℃~+60℃,安装温度:-5℃~+50℃。

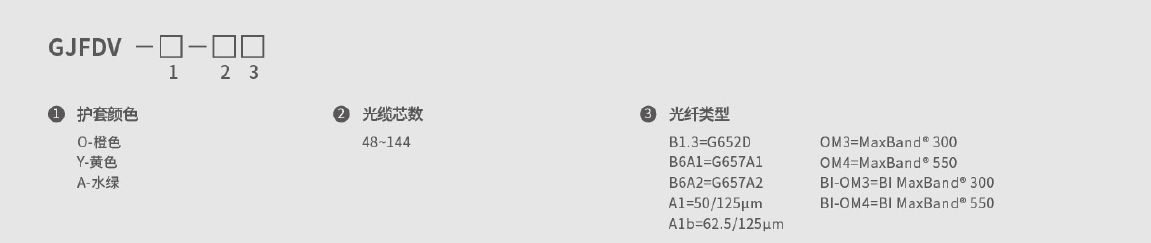

订货信息

交货长度

推荐长度:2000m;可按客户要求提供其它长度。
