iCONEC®适配器板(UDF)

UDF 系列适配器板为MTP 或LC 连接器提供快速有效地端口管理,可实现MTP 连接器连接,或LC 连接器连接管理。多种规格的配置可供选择,与iCONEC®UDF 解决方案硬件产品配套使用,该面板与现场安装接头协同使用,或用于预装接头的光缆直接从设备向互连硬件布线的应用。 用于iCONEC®UDF 系列光纤配线架内,实现跳纤和尾纤在设备之间和配线架内的连接和部署。
产品特点
  • 超低插损工艺,IL<0.5dB,有效降低链路插损
  • 充分考虑单手插拔操作的分布式适配器固定方案
  • 采用内置防尘盖式双工LC 适配器,提供可靠的防尘保护
  • DLC 面板及MTP 面板支持从光配架内侧引出安装,有效提高布线安装效率
  • 与UDF 配线架前部理线装置完美搭配的层级式布置,理线简洁可靠
  • 通用模块式配件设计,同一光配架可支持10G、40G、100G 链路混搭
规格参数
产品型号 iCONEC-OFUPTLUM12 iCONEC-OFUPTMF48 iCONEC-OFUP000
容量(单位:芯) 12 72 0
尺寸(高×宽×深,单位:mm) 12×90.5×95.3 12×90.5×104.1 12×90.5×80
材料成分 面板采用优质PC+ABS制成;面板塑胶件阻燃性能符合UL94-V0要求
适配器类型 LC、MTP、MPO等
电器性能 高压防护接地装置:
1)绝缘电阻:≥ 1000MΩ/500V( 直流)
2)耐电压:≥ 3000V( 直流)/1min,不击穿、无飞弧
机械性能 1)环境条件:工作温度:-25℃ ∽ +55℃;相对湿度:≤ 93%( +40℃时)
2)大气压力:70Kpa ~ 106Kpa
3)耐久性
MTP型耐久性≦ 200次,LC型耐久性≦500次,SC型耐久性≦500次,ST型耐久性≦500次
4)插拔力
MTP型:允许的插入力< 3.4N,允许的拔出力< 3.4N
LC型:允许的插入力< 19.6N,允许的拔出力< 19.6N
SC型:允许的插入力< 19.6N,允许的拔出力< 19.6N
使用环境 室内
光学性能 MTP连接器光学性能
满YD/T1272.5-2009中的4.5条款74
LC型光纤活动连接器的光学性能
满足YD/T1272.1-2003中4.5条款
SC型光纤活动连接器的光学性能
满足YD/T 1272.3-2005中4.5条款
光缆的光学性能
满足YDT 1258.4-2005中的4.4.1.2和4.4.1.4条款
注:连接器类插损和回损优先按客户要求
产品标准 GB/T 2423.1-2008 电工电子产品环境试验 第2部分:试验方法 试验A:低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分:试验方法 试验B:高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分 试验方法 试验Cab:恒定湿热试验
GB/T 2423.17-2008 电工电子产品环境试验 第2部分: 试验方法 试验Ka:盐雾
GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 3873-1983 通信设备产品包装通用技术条件
GB/T 5169.9-2006 电工电子产品着火危险试验 第9部分:着火危险评定导则 预选试验
规程的使用
GB/T 9286-1998 色漆和清漆 漆膜的划格试验
GB/T 12507.1-2000 光纤光缆连接器 第1部分:总规范
YD/T 778-2006 光纤配线架
YD/T 1618-2007 多芯光纤(缆)扇形分支连接器技术要求和测试方法
YD/T 1272.5-2009 光纤活动连接器 第五部分: MPO型
YD/T 1272.1-2003 光纤活动连接器 第一部分: LC型
工作温度 -30℃ ~ +55℃
环境湿度 ≤ 90%( +30℃时)
大气压力 70 kPa ~ 106 kPa

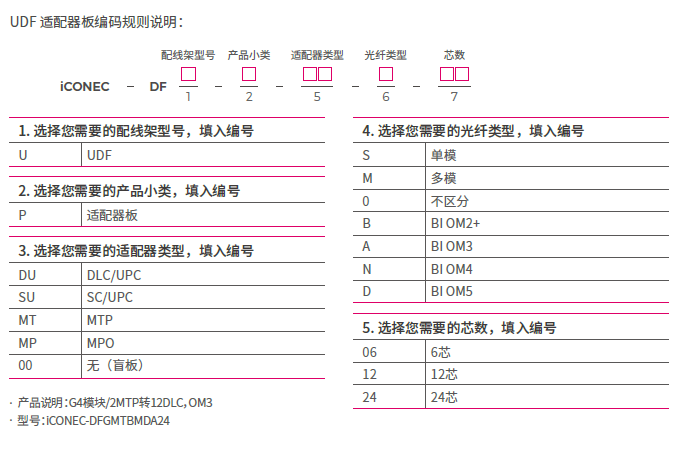

订购信息
